ZJZ 시리즈 유압 주조 조작기는 다음과 같은 특성을 가진 새로운 유형의 주조 및 리프팅 장비입니다.

1, 여행 스위치가 없음, 실린더의 자신의 여행 제한 및 버퍼 장치를 사용하여 핀 스틱의 움직임에 의해 상대적으로 안정적입니다.

유압 시스템은 과부하의 경우 안전 보호 기능을 갖춘 안전 장치가 장착되어 있으며, 균형 크레인 부품의 손상과 사고를 피합니다.

Zjz 시리즈 주입 조작기는 무게를 더 부드럽게 떨어 뜨리고 에너지 소비를 절약 할 수있는 속도 제한 및 자체 감소 기능을 갖추고 있습니다. MANIPULATOR는 300kg 이내의 무거운 물체의 높은 효율성을 높이고 정확한 위치 및 설치를 위해 적합합니다, 특히 중소 및 소규모 소음, 가벼운 무게, 새롭고 컴팩트한 구조, 안전하고 신뢰할 수있는 작동, 간단하고 편리한 유지 보수 등 자주 로딩 및 해체의 수동 노동에서 운영자를 해방시키고 생산 효율을 향상시키는 새로운 제품입니다.

무거운 물체를 들어 올리는 유압 주조 조작기는 다음과 같은 세 가지 유형의 운동 합성을 통해 달성됩니다 :

1, vertical lifting a hydraulic movement (수압 움직임)

2.Fusellage를 수동으로 회전

수동으로 수평으로 움직이기

Main 기술적인 매개 변수 of ZJZ hydraulic casting manipulator

테이블 1:

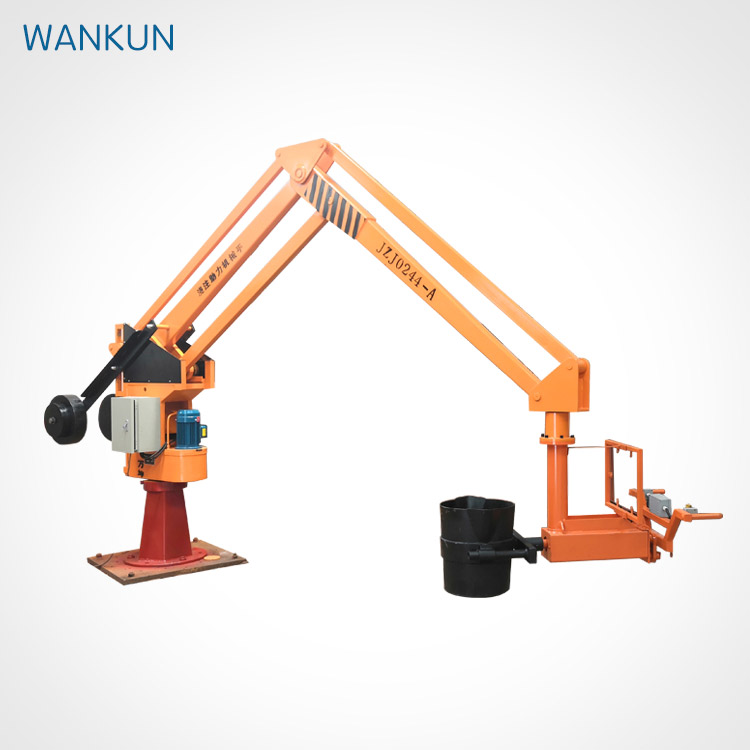

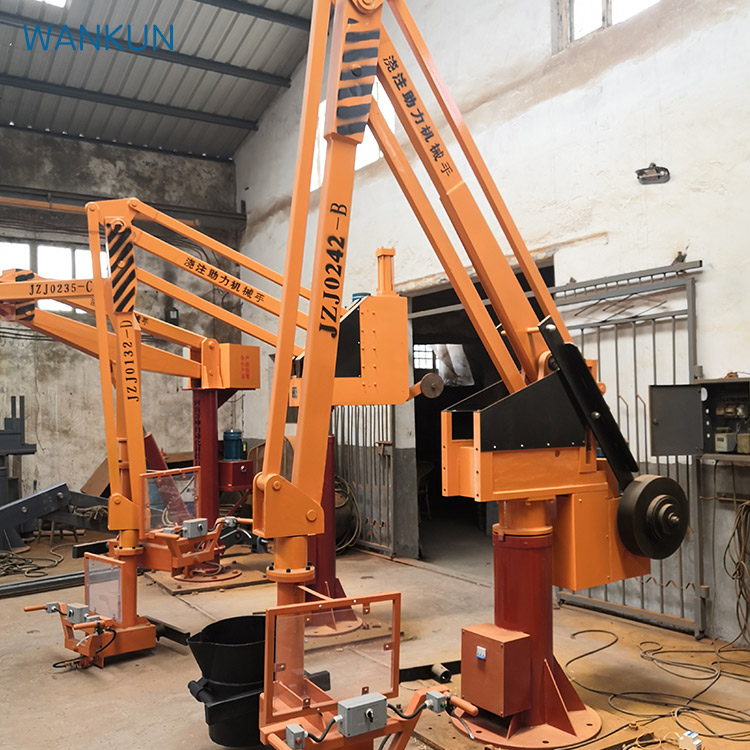

외부 그림

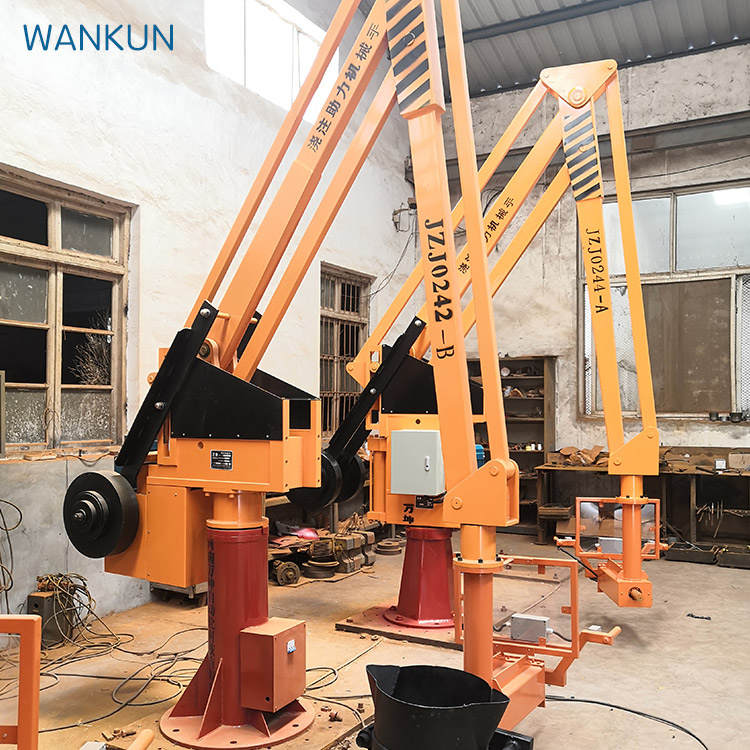

구조와 원칙

JZJ 시리즈 유압 주조 조작기는 5 개의 부분으로 구성됩니다 : 기관, 균형 잡힌 4 개의 로드 메커니즘, 유압 시스템 및 전기 제어, 주조 가방 회전 장치.

제 1 장 :

이 부분은 기초로 구성되어 있으며,

회전 좌석, 팔 좌석, 수직 가이드 조립 등 기초는 시멘트 기지 (지정)에 설정 될 수 있습니다 (테이블 - 기초 차원) 또는 이동 카트 (모바일)에 고정 할 수 있습니다. 신체는 회전 좌석 주위에 345도 범위에서 회전 할 수 있습니다. 수직 가이드 조립은 신체의 뒷면에 고정되고 균형 잡힌 네 링크 메커니즘의 가이드 휠은 가이드 그루브를 위로 이동합니다.

2, 균형 4 연결 로드 메커니즘:

이 부분은 큰 팔, 큰 팔 복잡 팔, 리프팅 팔, 리프팅 팔 복잡 팔, 연결 막대, 지원 플레이트 및 균형 블록 및 기타 부품으로 구성됩니다. 지원 플레이트와 연결 막대 사이의 링크 지점의 두 측면은 몸의 가이드 라인에 단일 라인 볼 베어링의 쌍에 의해 수평으로 이동합니다. 큰 팔의 뒤쪽 끝은 유압 실린더의 피스톤 막대 머리에 연결되어 견과류를 통해 연결되며 가이드 링크를 따라 수직 이동이 이루어집니다. 조정 균형 블록은 4 개의 링크로 연결된 큰 팔에 설치되어 균형 막대의 자기 무게와 균형을 잡으므로 스프레더가 우연한 균형의 목적을 달성 할 수

3.Hydraulic 시스템 :

시스템은 기어 펌프, 전자기 방향 밸브, 입력 및 반환 오일 파이프 라인, 안전 밸브, 유압 실린더 등으로 구성됩니다. 운영자가 누르면, 상승 (또는 하락) 버튼, 유압 오일을 통해 전기 방향 밸브에 실린더, 낮은 챔버, 펌프 스틱 아래로 (또는 위로) 움직임을 밀어, 네 개의 링크 기어 원리를 통해 무거운 물체의 움직임을 구동하기 위해.

엘리베이터 무게가 표준 무게의 1.1배를 초과하면 안전 밸브가 열리고 해제되어 무게를 들어올릴 수 없도록 하여 전체 유압 균형 크레인의 안전을 보호합니다.

전기 제어 부품 :

이 부분은 모터, 플라스틱 케이스 회로 차단기, 융자, 제어 버튼, AC 컨테이너, 소형 릴레이, 제어 변압기 등으로 구성됩니다 (표 2 참조). 기계는 3 단계 380V, 50HZ 전원 공급 장치를 사용합니다 (3 단계 4 라인), 중립 라인은 단단하게 연결되어야합니다.

24V 전원 공급을 사용하십시오. 전원 공급 라인은 섀시의 바닥 또는 전기 상자의 왼쪽에서 이끌 수 있습니다. 에어 스위치가 켜질 때, 스프레더의 자동 재설정 버튼은 항상 켜지고, 시스템은 원격 제어가 켜진 후에 작동하기 시작합니다. 스프레더를 높이거나 낮추기 위해 위 또는 아래 버튼을 누르십시오 (그림 3 참조).

슬링

제5장 넓은 부분 :

정보 부분은 통신 제어 장치와 수평 Mo 회전 장치로 구성되어 있습니다. Rao Bao는 프레임 구성을 얻습니다. 통과 통제 페인트를 통해 낙타는 인공 건물로 올라가도록 제어 할 수 있으며 손 브레이크는 회전하기 위해 압축 할 수 있습니다. 수평 회전 장치는 운영자가 쉽게 적용 할 수 있습니다.

포장, 운송, 설치 및 배치

1) 포장, 운송 및 조립

배송 할 때, 전체 기계는 특별한 운송 하단 프레임에 고정되어 있으며, 균형 잡힌 4 바 링크는 고정 플레이트로 몸매에 고정되어 다시 움직일 수 없도록합니다.다음에는 폼 플라스틱 필름을 사용하여 몸매, 붐, 모터 등을 포장하여 표면 페인트 손상 및 전기를 방지합니다.

장비와 연료 탱크의 부품은 비에 젖었다. 전체 기계는 또한 세 부분으로 나눌 수있다 : 균형 잡힌 4 바 링크 메커니즘과 패킹 및 운송을위한 대체 무게 구성 요소. 차트에 따라 조립 기계 부품, 경비 및 수직 가이드 플레이트를 끄고, 위의 팔에 크레인 후, 4 바 링크를 균형 잡으려면, 행동 팔, 상단 가이드의 수준에 십자가의 양쪽에있는 팔 지원 플레이트를 붙이는 동일한 팔, 4 개의 연결 로드 및 피스톤 로드 합동 연결에 대한 가이드 휠, 두 개의 가이드 휠은 수직 가이드 플레이트의 중간에 설치되었습니다 전에 그리고 후에, 다음 가이드 가이드

2) 설치 및 commissioning

기계를 설치하기 전에 지침을주의 깊게 읽으십시오.설치 중에 콘크리트 기초 평면의 수준을 캘리브레이드 한 다음 기초에 전체 기계를 고정하십시오. 같은 높이에서 최대 작동 범위로 스프레더를 끌고 340도의 원형 움직임을 수행하십시오.제3의 동일한 지점에서 스프레더의 수평 지점을 찾고 세 지점의 수평 오류가 15mm를 초과하지 않아야합니다.3 단계 380V, 50HZ 작동 전원 공급 (3 단계 4 와이어)에 연결하여 중립선이 안전하게 연결되어야합니다.검사 후 전기 상자의 전원 스위치를 닫고 모터의 회전 방향이 표시된 방향과 일치하는지 확인하려면 버튼

안전 문제에주의를 기울여라

전원이 기계에 도입되기 전에 3 개의 유출 보호 스위치가 설치되어야합니다.

2, 기계의 껍질은 지정되어야합니다 (PE 라인), 그리고 지정은 좋습니다.

유지 보수를 위해 전기 상자 덮개를 열기 전에 외부 전원 공급 장치를 먼저 끊어야합니다.

야외에서 작동 할 때, 비 방지 및 먼지 방지 조치를 취해야합니다. 습한 전기 장비에 비가 내리거나 비가 탱크에 들어가는 것은 엄격히 금지되어 있습니다.

5, 원격 송신기는 배터리를 교체하기 위해 2 개월 (사용에 따라 다름) 있어야합니다.

lubrication을

기계의 각 부분의 롤링 베어링은 칼슘 기름으로 연마되고, 6 개월마다 한 번 청소하고 교체됩니다.

앞쪽과 뒤쪽의 수직 가이드 철도와 롤러 사이의 접촉 표면은 한 달에 한 번 칼슘 기름으로 연마됩니다.

3, 32# ~ 48# 항 착용 유압 기름을 가진 기름 탱크, 기름 표면은 기름 창 표면 라인의 바닥에 10mm 아래에 있어서는 안되며, 환경의 사용에 따라 유압 기름 모델은 6 개월마다 청소하고 한 번 교체해야합니다.

그림 2 전기 체계적 다이어그램

테이블 2 :

그림 5

유압 시스템 Schematic of hydraulic system
